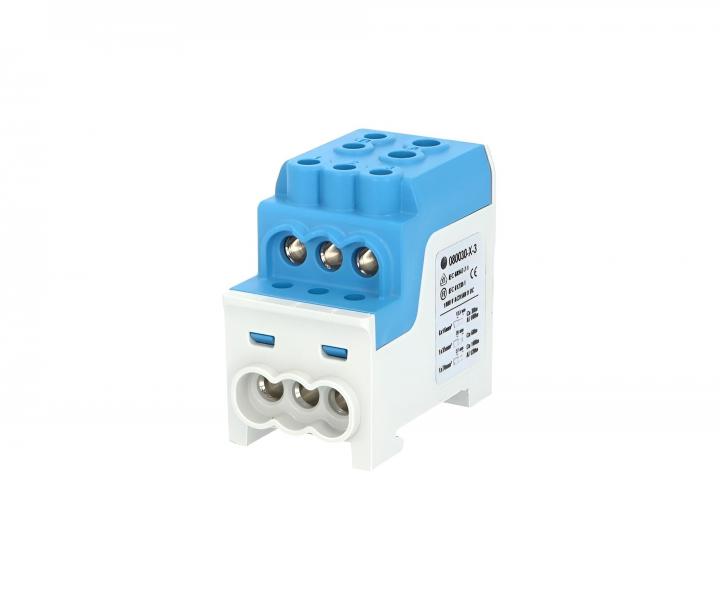

Blok pro rozdělení fází Hora eTec UVB 200 N, 200 A, 1000 V, 1-pól - modrý [UVB 200 N]

Blok pro rozdělení fází Hora eTec UVB 200 N slouží pro rozdělení přívodního kabelu/vodiče o průřezu maximálně 70 mm² a 6 menších průřezů o hodnotě maximálně 16 mm². Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.

Druh připojení: šroubové
Šířka: 38,5 mm
Výška: 63 mm
Hloubka: 69,75 mm
Nominální proud: 200 A
Počet pólů: 1
Počet vstupů: 1
Počet výstupů: 7
Průřez vodiče, vstup: 10-70 mm²
Průřez vodiče, vstup AWG: 0-8 mm²
Průřez vodiče, výstup: 1,5-35 mm²
Průřez vodiče, výstup AWG: 2-16 mm²
Vhodné pro jemné vodiče: ne
Vhodné pro lankové vodiče: ano
Vhodné pro pevná jádra: ano
