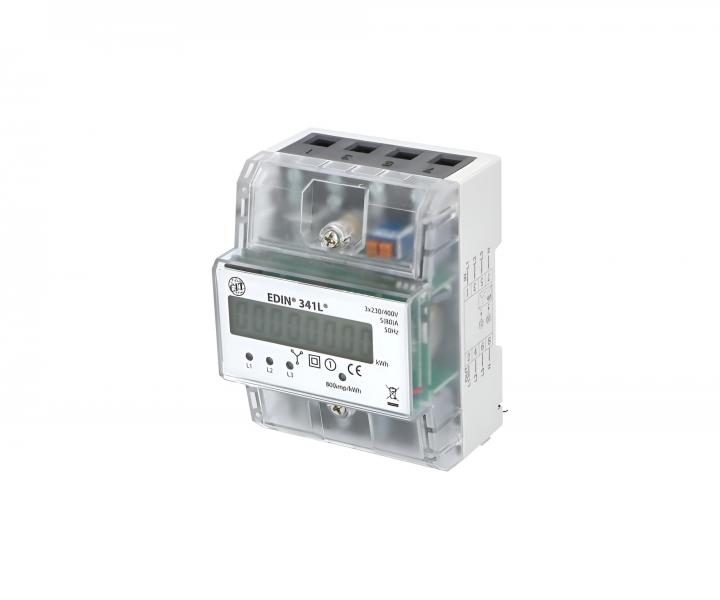

Elektroměr Edin 341L LCD 1008830, 80 A, 4,5 modulů, 1 tarif, 3-fázový, podružný [1008830]

Třífázový elektroměr Edin 341L 1008830 s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 80 A. Velký podsvícený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let, přičemž zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (20) S0+ a (21) S0-, což umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 76 mm (4,5 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič. Utahovací moment šroubů: svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 2 W.

Přímé měření: až do 80 A
Třída přesnosti: 1
Typ displeje: jednotarifní podsvícený LCD displej
Podsvětlený displej: ano
SO impulsní výstup: ano
Způsob montáže: na nosnou TS lištu (DIN)
Šířka: 76 mm (4,5 modulu)
Napětí impulzu: < 27 V DC
Proud impulzu: < 27 mA
Počet měřených fází: 3-fázový
Maximální měřený proud: 80 A
Počet tarifů elektroměru: 1-tarifní
Přímé/nepřímé měření: přímé měření
Způsob montáže elektroměru: na nosnou lištu 35 mm
Maximální průřez připojených vodičů: 35 mm²
