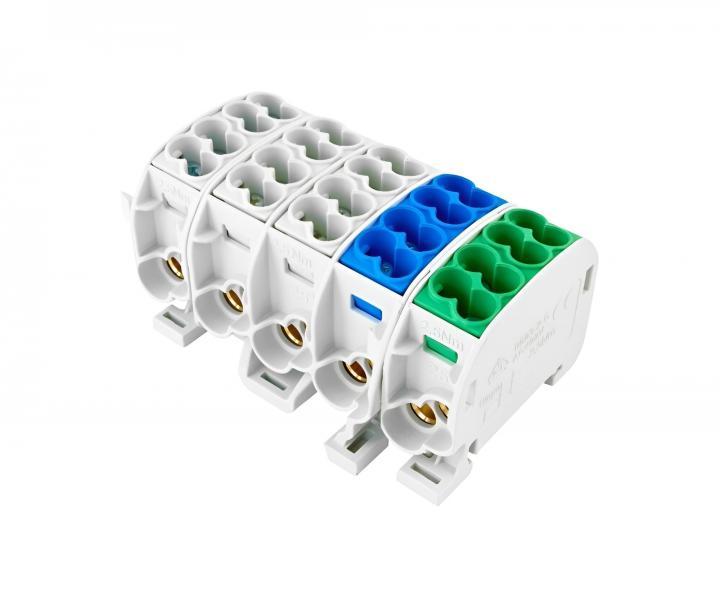

Rozbočovací svorkovnice Hora eTec HLAK 25/5C PEN3L, 152 A, 5-pól [HLAK 25/5 C PEN3L]

Rozbočovací svorkovnice Hora eTec HLAK 25//5 C PEN3L mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabely výstupní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozvaděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe. Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.

Druh připojení: šroubové
Způsob montáže: DIN lišta
Šířka: 89 mm
Výška: 49,3 mm
Hloubka: 56 mm
Nominální proud: 152 A
Počet pólů: 5
Počet vstupů: 10
Počet výstupů: 10
Průřez vodiče, vstup: 2,5-25 mm²
Průřez vodiče, vstup AWG: 4-14 mm²
Průřez vodiče, výstup: 2,5-16 mm²
Průřez vodiče, výstup AWG: 6-14 mm²
Vhodné pro jemné vodiče: ne
Vhodné pro lankové vodiče: ano
Vhodné pro pevná jádra: ano
