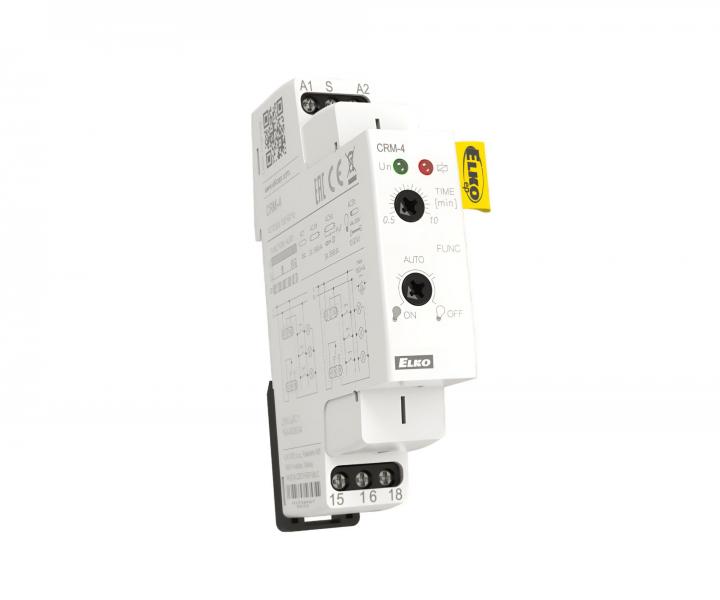

Schodišťový automat Elko CRM-4/230V 7077, 1 x výstup 16 A, AC 230 V, 0,5-10 minut [7077]

Schodišťový automat Elko CRM-4/230V 7077 slouží pro ovládání osvětlení na chodbách, v halách, schodištích a ve společných prostorách. Je také vhodný pro zpožděný doběh ventilátoru, například v koupelnách nebo na WC. Tento automat nabízí tři funkce: ON (trvale sepnuto) pro situace jako úklid nebo stěhování, AUTO jako schodišťový automat bez signalizace a OFF (trvale rozepnuto) pro výměnu svítidel. Časový rozsah je nastavitelný od 0.5 s do 10 min, přičemž časování lze ukončit dlouhým stiskem ovládacího tlačítka (více než 2 sekundy). Automat zvládá nárazové proudy až 80 A a umožňuje připojení ovládacích tlačítek s doutnavkami (max. 100mA). Je možné jej zapojit jako 3-vodičové nebo 4-vodičové zařízení.

Zapojení: 3-vodičové nebo 4-vodičové zapojení
Napájecí napětí: AC 230 V (50/60 Hz)
Maximální příkon: 4 W
Maximální ztrátový výkon: 1.6 W
Tolerance napájecího napětí: -15 %; +10 %
Indikace napájení: zelená LED
Časový rozsah: 0.5 - 10 min
Nastavení času: potenciometrem
Počet funkcí: 3
Výstup: 1x přepínací (AgSnO2)
Jmenovitý proud: 16 A/AC1
Spínaný výkon: 4000 VA/AC1, 384 W/DC
Špičkový proud: 30 A/< 3 s
Spínané napětí: 250V AC/24V DC
Indikace výstupu: červená LED
Mechanická životnost: 10.000.000 operací
Elektrická životnost (AC1): 50.000 operací
Ovládací napětí: A1-S nebo A2-S
Maximální příkon ovládacího vstupu: 100 mA
Pracovní teplota: -20 až +55 °C
Skladovací teplota: -30 až +70 °C
Dielektrická pevnost: 4 kV (napájení - výstup)
Pracovní poloha: libovolná
Upevnění: DIN lišta EN 60715
Krytí (IP): IP40 z čelního panelu/IP20 svorky
Kategorie přepětí: III.
Stupeň znečištění: 2
Průřez připojovacích vodičů (mm²): max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x 2.5
Rozměr: 90 x 17.6 x 64 mm
Hmotnost: 56 g
Související normy: EN 61812-1
